工業機器人基礎教學工作站
工業機器人不同于其他機電設備，是一種實現某種工藝過程的柔性平臺，工藝種類完全由其所安裝的末端執行器和配套的周邊設備決定。對于工業機器
人基礎教學，不能僅針對工業機器人本身的功能和操作進行教學，也不可過分專注于結合工藝實現的真實應用方式，而是要著眼于工業機器人工作站系
統，以實現工業機器人基本結構和基礎操作、工作站系統調試和搭建、工業機器人及周邊設備編程和通訊等內容的實訓。

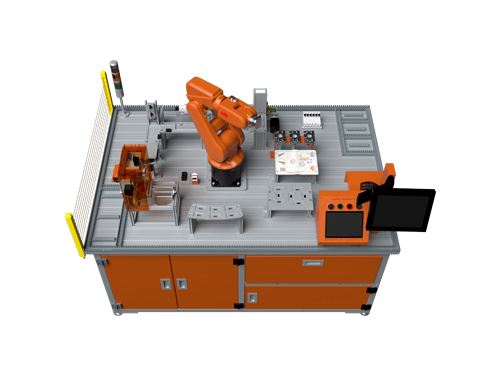

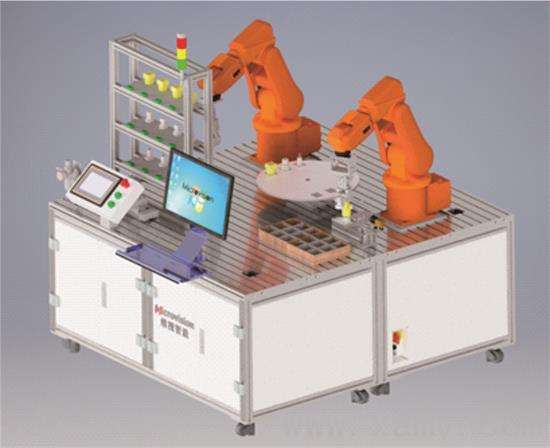

工業機器人基礎教學工作站-站位型，如圖1所示，由工業機器人、基礎實訓臺、綜合實訓臺、工具及工具庫、操控臺、安全組件和配套設施組成，針對
職業院校的教學特點，綜合理、虛、實一體化教學特征，選用性能優良的設備，采用最新自動化技術，融合“智能制造、智慧工廠”理念，采用“模塊
化、簡易化”設計方法，可充分學習工業機器人及其周邊應用技術，確實掌握相關實操技能，不減少實訓項目和真實工廠應用特點的前提下盡可能確保
教學過程的方便、安全。
工業機器人基礎教學工作站-站位型主要應用在工業機器人基礎操作教學階段，可以實現工業機器人基本結構、基礎操作、參數配置、在線示教編程、簡
單語言編程、工具更換、復雜軌跡規劃及編程、模擬上下料和碼垛工藝應用、模擬涂膠和打磨拋光工藝應用、IO通訊及工業以太網總線通信、離線編程
應用等教學內容，實訓房式設計特別適合于車間型實訓基地，為學生掌握基礎編程能力和調試技能提供硬件支撐，滿足教學需求。

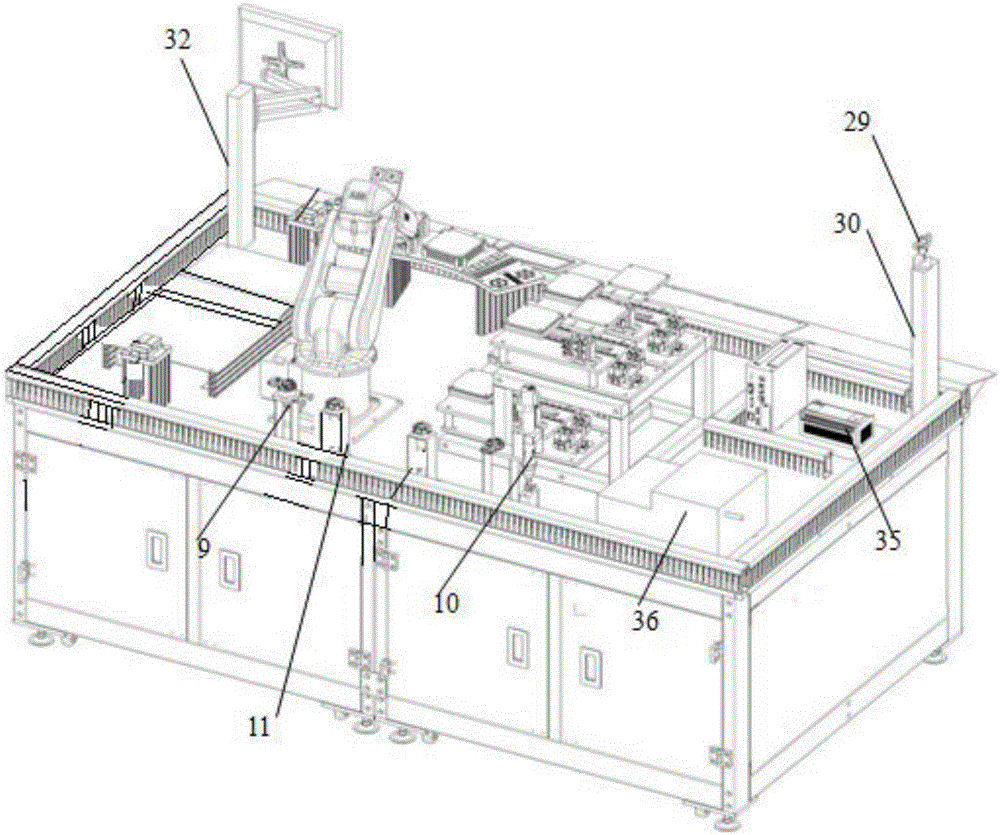

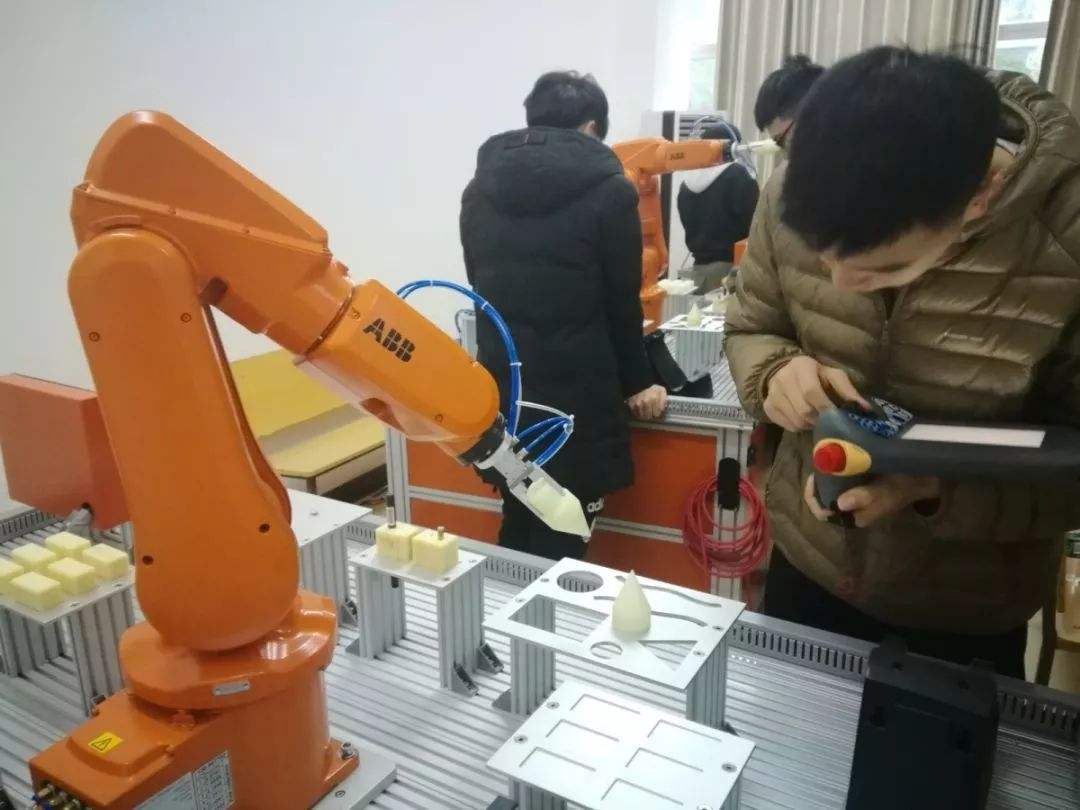

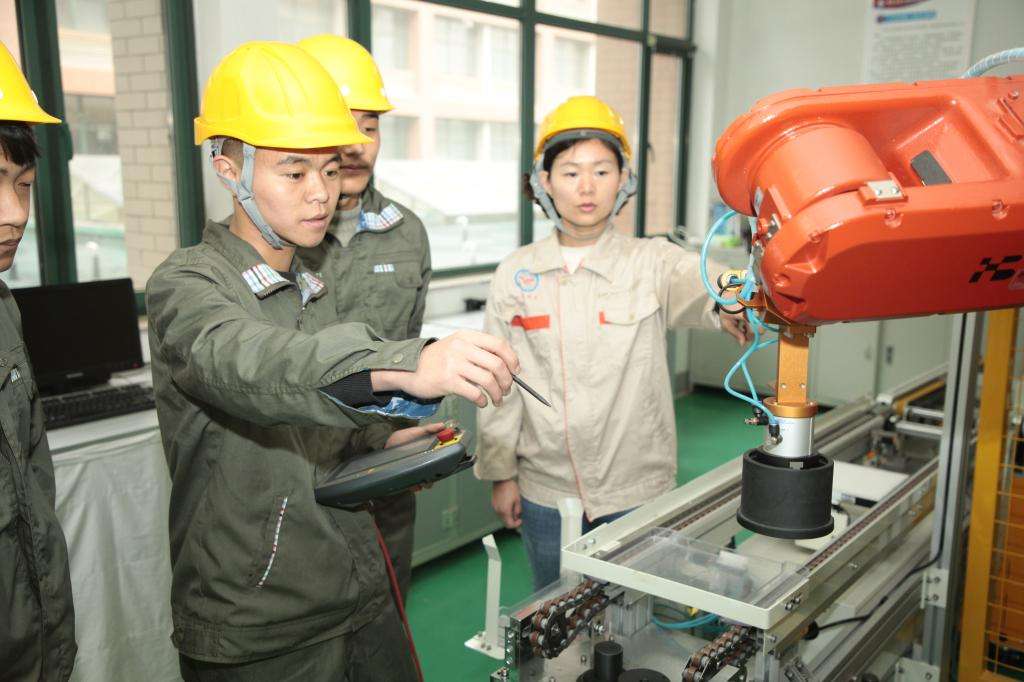

圖1工業機器人基礎教學工作站-站位型
.2 技術參數
l 輸入電源：交流三相五線制380V，頻率50Hz
l 額定功率：5kW
l 安全保護：急停開關、漏電保護、短路保護、過載保護
l 整體尺寸：3000mm×3500mm×2000mm（可根據場地實際情況定制）
.3 實訓項目
l 工作站結構認知
l 關鍵設備的特性和參數設置
l 工業機器人及周邊設備的維護及典型錯誤排查
l 工業機器人手動控制及基本參數設置
l 工業機器人IO通信及PLC信息交互
l 工業機器人單軸運動與線性運動控制
l 工業機器人工具TCP參數標定
l 工業機器人工件坐標系參數標定及多坐標系切換
l 基于關鍵點的軌跡編程（精確定位/圓弧逼近）
2020/10/16 工業機器人基礎教學工作站 - 工科產品 - 河南嵩之岳電子科技有限公司
2/11
l 基于樣條曲線的軌跡編程
l 條件判斷語句的用法及編程
l 循環語句的用法及編程
l 子程序的編程及調用
l 模擬碼垛工藝應用編程
l 模擬上下料工藝應用編程
l 模擬工件的拾取應用編程
l 以工件坐標系為基準的軌跡編程
l 模擬涂膠工藝應用編程
l 模擬打磨拋光工業應用編程
l 工業機器人與PLC的通訊與聯調
l 基于RobotArt的工作站搭建與配置
l 基于RobotArt的簡單平面軌跡離線編程應用
l 基于RobotArt的復雜空間軌跡離線編程應用
l 基于RobotArt的模擬搬運碼垛離線編程應用
l 基于RobotArt的模擬上下料離線編程應用
l 基于RobotArt的寫字繪圖離線編程應用
.4 主要配置
l 工業機器人：ABB IRB 1410、KUKA KR5 Arc、STEP SA1400、FANUC R-0iB
l PLC：SIEMENS、OMRON、MITSUBISHI
l 模擬工藝：搬運、碼垛、上下料、焊接、涂膠、打磨
l 氣動組件：AirTAC、SMC
l 電氣組件：OMRON、Schneider、Rittal
.5 核心功能
工業機器人基礎教學工作站（站位型）根據教學內容和復雜度分為基礎教學部分和綜合教學部分，互相配合補充滿足實訓要求?；A教學部分以基礎操
作和軌跡編程為教學核心，工業機器人配合筆形工具在軌跡圖板上實現TCP參數標定、坐標系定義及變換、不同類型軌跡規劃等實訓內容，結合工具架
和模擬工件完成典型工藝模擬應用實訓。綜合教學部分以模擬生產流水線為主線，利用工業機器人實現取料、搬運、上下料，將整個過程流暢地串聯起
來，配合與PLC的聯動控制，真實模擬工廠應用效果，提高綜合應用能力。
工作站選用小負載大臂展工業機器人用來將所有加工工序串聯起來，可根據學校需求更換不同品牌近似規格型號的產品，為確保設備使用一貫性和穩定
性，建議采用瑞士ABB品牌的IRB 1410型、德國KUKA品牌的KR5Arc型、中國STEP品牌的SA 1400型和日本FANUC品牌的R-0iB型，如圖2所示，四款
工業機器人的額定負載、工作范圍和重復定位精度基本相同，滿足工作站使用要求。
氣動抓手，如圖3所示，采用德國SCHUNK品牌采用高性能氣動驅動組件實現動作，通過間隙最小的交叉滾子導軌實現精確抓取，橢圓形驅動活塞實現
最大抓取力，可通過電磁開關進行檢測確保過程可靠性，結構材料采用鋁合金并進行防銹處理。氣動抓手根據不同應用環境有三種狀態：軌跡編程中用
于夾持筆形工具、碼放物體時用于抓取模擬物料、模擬涂膠及打磨拋光應用時用于抓取模擬工件。
圖3氣動抓手
基礎實訓臺配合工業機器人可完成工業機器人操作方式選擇、速度調整、坐標系設定及手動操作機器人等基礎操作實訓，程序編寫、啟動執行程序和停
止程序等運動編程實訓，機器人零點設定及系統維護等技能實訓，工具TCP標定、基坐標系設置、復雜運動軌跡編程、子程序練習等能力實訓。工具架
包含工具庫、物料庫及固定工具支架，工具庫可同時存放3個筆形工具，具有筆形工具到位檢測功能，料塊庫可同時存放15個模擬物料，筆形工具固定
支架配合模擬工件可以進行模擬焊接、涂膠、打磨實訓，采用工具固定、工業機器人夾持工件完成加工工藝過程，豐富實訓操作內容。基礎實訓臺、工
具架及模擬工具如圖4所示。
2020/10/16 工業機器人基礎教學工作站 - 工科產品 - 河南嵩之岳電子科技有限公司
3/11
圖4基礎實訓臺、工具架及模擬工件
綜合實訓臺上合理分布有模擬上下料組件和模擬碼垛組件，用來模擬真實工廠流水線加工作業過程，通過工業機器人的配合確保生產線正常運行，組件
采用鋁合金型材為結構支撐件，利用氣缸和步進電機實現驅動，配合類型豐富的傳感器檢測物料位置及氣缸運行狀態，如圖5所示。綜合實訓臺用來進行
工業機器人結合工藝應用的綜合實訓，可完成工業機器人模擬上下料實訓、模擬碼垛實訓、模擬生產線綜合實訓，提高學生對工業機器人結合應用的綜
合復雜操作及編程能力，使學生掌握工業機器人基本技能后可將其綜合應用于實際需求，增加工業機器人操作應用經驗。
圖5綜合實訓臺
綜合實訓臺上所有設備的聯動控制通過高性能PLC實現，如圖6所示，提供多種品牌選擇以適應學校前期基礎教學，確保延續性，同時在型號選擇時以應
用范圍廣、性能優良為先，使用模塊化設計產品提高系統組態靈活性，包含豐富的應用模塊增加實訓內容，也為后期技術升級和改造留有接口。
圖6 PLC組件
操控臺由操作面板、IO組件和觸摸屏構成，布置在工作站正前方，實現對工作站的運行控制和IO實訓操作，實訓時可將參考資料和教材放置于上面，如
圖7所示。操作面板由鑰匙開關、指示燈和按鈕組成，可實現對工作站運行控制、模式切換、狀態監控和急停操作，通過按鈕也可對模擬生產線工作臺的
運行進行控制。IO組件數字量IO由綠色指示燈和撥位開關構成，實現與PLC和工業機器人數字量IO模塊的通信控制。觸摸屏作為人機交互接口，7寸TFT
真彩液晶屏，分辨率800×480，支持PROFINET總線通訊，可以實現對工業機器人運行模式和程序控制、模擬生產線工作臺相關氣動元件和電動元件控
制、工作站運行監控等功能。
圖7操控臺
2020/10/16 工業機器人基礎教學工作站 - 工科產品 - 河南嵩之岳電子科技有限公司
4/11
為保證工業機器人及周邊設備安全，在工業機器人手部安裝工藝工具時都會加裝防碰撞傳感器，確保及時感測到工業機器人末端工具與周邊設備或人員
發生碰撞并立即停機。工作站為豐富實訓內容、貼近真實應用效果、提高設備安全，選用德國SCHUNK品牌氣動機器人防碰撞傳感器，如圖8所示。防
碰撞傳感器有效保護機器人和操作設備，防止由碰撞或超負荷造成設備損壞，提供了可靠的電信號監測、線纜斷裂監控功能，利用特殊結構達到只在一
個位置卡入，由此在超負荷后零點始終一樣，確保定位精度，同時無預定斷裂位置，而是在發生碰撞后的簡單手動重新定位，簡化操作步驟。
圖8防碰撞傳感器
工作站提供了安全圍欄，將人員與設備物理隔離，保證安全，如圖9所示。安全圍欄由鋁合金和鋼化玻璃構成，安裝有關門檢測傳感器防止工業機器人運
行中人員進入引發危險，提供三色報警燈提示工作站當前狀態，并在多個顯著位置設置系統急停開關，可在發生危險時及時停止設備運行。
圖9安全圍欄
工業機器人基礎教學工作站-多工藝CHL-JC-11 多工藝
.1 產品介紹
工業機器人是機電一體化技術的集中體現平臺，通過與不同電氣設備和加工工藝結合可完成制造過程中多個工序要求，是實現智能制造的最優執行終
端。對于工業機器人實操教學，絕不能僅局限于工業機器人本身的功能介紹和操作實訓，而是要著眼于工業機器人工作站系統，將工業機器人、機械結
構、自動控制、傳感器應用、氣動驅動、視覺檢測等通用技術融合集成，配合多種工藝實現，以工業機器人為核心平臺，實現綜合教學實訓過程。
工業機器人基礎教學工作站-多工藝，如圖1所示，針對基礎操作和工藝應用兩個方面分別進行針對性優化開發，采用模塊化集成設計，將多項主流應用
技術融入工作站的功能之中，結合職業院校的教學特點，綜合了“理-虛-實”一體化教學特征，以典型實訓任務為出發點，采用模塊化設計理念，讓學
生在學習過程中具有明確的目標性，增強學習興趣，可以利用單一工作站解決工業機器人基礎教學過程中涉及的教學點和技能點，提高實訓設備的利用
率。
工業機器人基礎教學工作站-多工藝主要應用在工業機器人基礎操作教學階段，針對工業機器人基本參數設置、軌跡編程以及結合周邊應用設備和模擬加
工工藝的實訓教學，該工作站以工業機器人為平臺，融合了自動控制、加工工藝、視覺檢測、標簽識別、裝配檢測等綜合技術，是進行工業機器人技術
教學的最佳硬件平臺，有助于學生從系統級了解工業機器人的應用方式的操作方法，完善基礎技術操作能力和調試技能，滿足多層次個性化教學需求。

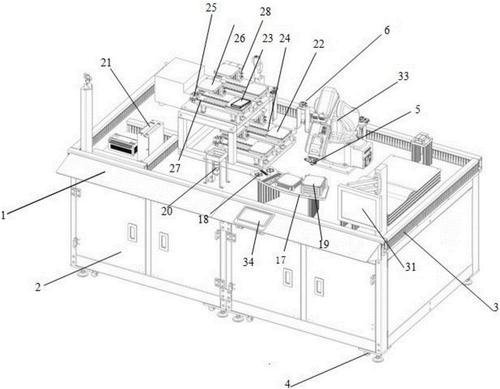

圖1工業機器人基礎教學工作站-多工藝
.2 技術參數
l 輸入電源：交流單相220V，頻率50Hz
l 額定功率：5kW
2020/10/16 工業機器人基礎教學工作站 - 工科產品 - 河南嵩之岳電子科技有限公司
5/11
l 安全保護：急停開關、漏電保護、短路保護、過載保護
l 整體尺寸：3000mm×1500mm×1500mm
.3 實訓項目
l 工作站結構認知
l 關鍵設備的特性和參數設置
l 工業機器人及周邊設備的維護及典型錯誤排查
l 工業機器人手動控制及基本參數設置
l 工業機器人IO通信及PLC信息交互
l 工業機器人單軸運動與線性運動控制
l 工業機器人工具TCP參數標定
l 工業機器人工件坐標系參數標定及多坐標系切換
l 工業機器人多類型工具快速更換
l 工業機器人第七軸運動控制
l 簡單平面軌跡、復雜空間軌跡編程
l 物料搬運與碼垛實訓
l 活塞取料及激光切割加工實訓
l 活塞加工后去毛刺、打磨、拋光實訓（手持零件及手持工具）
l 活塞智能視覺檢測及殘次品剔除實訓
l 活塞良品貼條碼及條碼數據采集實訓
l 活塞、缸體、連桿、活塞銷、曲軸銷的裝配實訓
l 活塞發動機功能檢測及入庫實訓
l 基于RobotArt的工作站模型環境搭建與配置
l 基于RobotArt的簡單平面軌跡及復雜空間軌跡離線編程應用
l 基于RobotArt的寫字繪圖離線編程應用
l 基于RobotArt的搬運碼垛工藝離線編程應用
l 基于RobotArt的激光切割工藝離線編程應用
l 基于RobotArt的去毛刺工藝離線編程應用
l 基于RobotArt的打磨工藝離線編程應用
l 基于RobotArt的拋光工藝離線編程應用
l 基于RobotArt的裝配工藝離線編程應用
.4 主要配置
l 工業機器人：ABB IRB 120、KUKA KR6 R700、STEP SD500、FANUC LR Mate 200iD
l PLC：SIEMENS、OMRON、MITSUBISHI
l 模擬工藝：激光切割、去毛刺、打磨、拋光、裝配、檢測
l 機械快換：EINS
l 視覺檢測：OMRON、KEYENCE
l 伺服驅動：MITSUBISHI
l 氣動組件：AirTAC、SMC
l 電氣組件：OMRON、Schneider、Rittal
.5 核心功能
工業機器人基礎教學工作站（多工藝）根據教學內容和復雜度分為基礎教學部分和綜合教學部分，如圖2所示?；A教學部分以基礎操作和軌跡編程為教
學核心，工業機器人配合定制工具在3D軌跡圖板上實現TCP參數標定、坐標系定義及變換、不同類型軌跡規劃、模擬搬運碼垛等實訓內容。綜合教學部
分以活塞發動機的加工裝配過程為主線，融合多種先進技術，實現不同加工工藝，提高綜合應用能力。
圖2工作站布局
工作站選用桌面型工業機器人用來將所有加工工序串聯起來，可根據學校需求更換不同品牌近似規格型號的產品，為確保設備使用一貫性和穩定性，建
議采用瑞士ABB品牌的IRB 120型、德國KUKA品牌的KR6 R700型、中國STEP品牌的SD 500型和日本FANUC品牌的LR Mate 200iD型，如圖3所示，
四款工業機器人的額定負載、工作范圍和重復定位精度基本相同，滿足工作站使用要求。
2020/10/16 工業機器人基礎教學工作站 - 工科產品 - 河南嵩之岳電子科技有限公司
6/11
圖3可選工業機器人型號
為擴展工業機器人的有效工作范圍，通常采用增加外部行走軸實現擴展，如圖4所示，使工業機器人可在一定直線范圍內自由移動，單一機器人完成多個
工位的操作。為確保高精度定位和平穩運行，外部行走模塊采用滾珠直線滑軌支撐，精密滾珠絲杠傳動，高性能伺服電機配合行星齒輪減速器驅動，有
效降低成本同時大大豐富了教學內容。
圖4外部行走模塊
自動化工廠中，需要眾多設備協調配合才能保證正常運轉，這其中PLC控制系統是實現聯合控制的首選設備。工作站的總控單元同樣選擇了自動化控制
領域最為通用的PLC作為核心，如圖5所示，提供多種品牌選擇以適應學校前期基礎教學，確保延續性，同時在型號選擇時以應用范圍廣、性能優良為
先，使用模塊化設計產品提高系統組態靈活性，包含豐富的應用模塊增加實訓內容，也為后期技術升級和改造留有接口。
圖5PLC組件
工業機器人應用的關鍵是復雜工作軌跡的精確再現，軌跡規劃的優劣和編程技巧的好壞將直接確定軌跡執行的最終效果?；A教學部分以3D軌跡圖板為
核心，工業機器人利用筆形工具，依據圖板上已繪制的各種坐標系和直線、圓弧、曲線等不同軌跡，結合拱形起伏創造立體效果，可以讓學生脫離工藝
應用，完全掌握工業機器人的操作技能和編程方式，如圖6所示。利用3D軌跡圖板進行基礎軌跡編程教學，利用描圖的直觀效果評價軌跡編程優劣，便
于學生強化基礎編程技能，掌握軌跡規劃技巧，在脫離工藝應用的情況下，將教學重點放在工業機器人上，為工業機器人與周邊設備和控制系統的配合
實現打下牢固基礎。同時，基礎教學部分還提供了模擬搬運碼垛和離線編程寫字實訓項目，豐富教學內容，提高學習興趣。
圖63D軌跡圖板
綜合教學部分由外部行走模塊、快換工具、自動上料模塊、加工制造模塊、視覺檢測模塊、智能裝配模塊和智能料庫組成，以活塞發動機為主線，如圖7
所示，需要經過出庫取料、激光切割、去毛刺、打磨、拋光、視覺檢測、標簽識別、裝配等一系列復雜工序后，才能實現活塞發動機的產品生產，期間
需要工業機器人與不同加工設備、控制系統、氣動元件、檢測傳感等組件進行配合，真實模擬再現了工廠對工業機器人的應用方式，在充分學習工業機
器人及其應用技術的同時，讓學生體驗智能制造。
2020/10/16 工業機器人基礎教學工作站 - 工科產品 - 河南嵩之岳電子科技有限公司
7/11
圖7活塞發動機組成
工業機器人工具種類直接決定了工業機器人的應用功能，如圖8所示，6種不同功能的工具覆蓋了活塞發動機生產的完整過程，多個工具都采用復合設
計，以實現不同的工藝功能。每個工具均采用工業級機械快換組件，如所示，實現了無需人為干預，工業機器人可在不同工具間自由切換，同時確保氣
路、電路信號通信正常，大大擴展了工業機器人的應用能力。夾爪/筆工具是雙功能復合工具，筆可以用來在3D軌跡圖板上描繪軌跡實現基礎教學，夾
爪是在活塞零件上料時實現夾持功能；激光頭/吸盤工具是雙功能復合工具，激光頭可模擬激光切割頭實現加工工藝，吸盤工具可用來將切割后的活塞廢
料取出；夾爪工具是單功能工具，用于穩定抓取活塞零件實現去毛刺、打磨、拋光加工；夾爪/吸盤工具是四功能復合工具，夾爪端采用特殊設計，內側
可夾持活塞銷，外側可夾持活塞桿，同時完全閉合時可利用前端將活塞銷頂入到位，吸盤工具則用于在曲軸銷裝配時吸住活塞零件端面并固定位置；搬
運吸盤工具為單功能工具，用于穩定吸取活塞缸。
圖8機械快換及工具
活塞零件的出庫取料工藝是由工業機器人配合自動上料模塊完成，如圖9所示，垂直料庫用于存放活塞原料，可實現依次入庫和出庫，傳送帶可將出庫的
活塞原料運送到取料點。自動上料模塊中包含了伺服電機控制、步進電機控制、氣動控制、傳感器采集等技術，是工業機器人實現自動上下料工藝所必
須常用技術，也是工業機器人系統應用的典型方式。
圖9自動上料模塊
為實現活塞由原料到產品的加工過程，需要依次經過激光切割、去毛刺、打磨和拋光工藝，如圖10所示，工作站提供了小功率激光器用以模擬激光切割
工藝，電動切削頭實現加工面邊緣去毛刺工藝，桌面型砂帶機實現加工面打磨工藝，微型拋光輪實現零件整體拋光工藝。同時為豐富應用方式，激光切
割加工采用工業機器人手持激光器實現加工，其余三種工藝均為工業機器人手持工件完成加工。由于編程軌跡相對復雜，精度要求高，傳統示教編程難
度較大，利用工作站配套的離線編程軟件可以方便快捷地生成所需要的精確軌跡及控制程序，提高效率。
2020/10/16 工業機器人基礎教學工作站 - 工科產品 - 河南嵩之岳電子科技有限公司
8/11
圖10活塞零件制造加工過程
為剔除已存在的殘次品，工作站利用高精度CCD組件配合分度盤轉臺實現活塞零件端面LOGO的自動檢測，如圖11所示，并將檢測結果傳送到機器人控
制器判斷是否將該檢測零件放置到廢料區。并對質量合格產品進行條碼編號，讀取信息進行存儲，達到加工過程可追溯。
圖11視覺檢測及條碼標識
完成活塞零件加工后，工業機器人配合不同的工裝實現活塞發動機的裝配及測試，如圖12所示。整個裝配需要經歷活塞與活塞桿裝配、活塞桿與曲軸裝
配和活塞發動機功能測試三個工序，裝配過程復雜但明晰，充分地將工業機器人的柔性靈活和與周邊設備的配合體現出來，達到綜合實訓的目的。完成
裝配后，可利用檢測工位對裝配效果進行驗證，通過步進電機驅動曲軸旋轉以實現活塞往復運動，則成功完成活塞發動機的生產，可放入成品庫中存
儲。
圖12活塞發動機裝配流程
工作站操控臺上集成了工作站的運行控制和模式切換功能，可以在出現危險緊急停止工作站的運行，并提示故障警報。工業機器人系統調試是應用技術
中的必備技能，工作站在操控臺上提供了多個內置故障設置點，通過不同的故障設置組合方式，可以對各個設備間的接線進行人為設置故障用來模擬真
實情況，鍛煉學生的錯誤排查能力和解決問題技能，如圖13所示。
圖13操控臺故障設置點
隨著工業機器人應用領域擴展，要求其軌跡編程精度和復雜度大幅度提升，傳統的示教編程已經完全無法滿足應用要求。離線編程技術可以實現基于精
2020/10/16 工業機器人基礎教學工作站 - 工科產品 - 河南嵩之岳電子科技有限公司
9/11
確的CAD數據進行軌跡規劃，對異性曲線和曲面有更好的貼合算法，解決了去毛刺、打磨等工藝應用難題。工業機器人多工藝基礎教學工作站與
RobotArt軟件深入融合，與3D軌跡圖板配合可實現異性曲線繪制和寫字繪圖趣味實驗，與工藝應用部分配合可完成激光切割、去毛刺、打磨、拋光等
加工工藝軌跡的編制，如圖14所示，也可以在虛擬環境中提前驗證編程結果，實現軌跡有效性與物體間碰撞檢查，提高真實設備的使用率。
圖14RobotArt離線編程應用
工業機器人分揀實訓工作站 CHL-GY-19
.1 產品介紹
分揀作業是流水線上的重要環節，基于智能視覺的工業機器人與人工相比，不但高效、準確，而且在質量、衛生等保障能力有著無法替代的優勢。與傳
統的機械分揀作業相比，基于智能視覺的工業機器人分揀則有著適應范圍廣、隨時能變換作業對象和變換分揀工序的優勢，在機械、食品、醫藥、化妝
品等領域已經廣泛應用，如圖1所示。
圖1工業機器人自動流水線上分揀操作
工業機器人分揀實訓工作站以真實工廠應用要求為基礎，優化功能設計，提高系統靈活度，融入實訓教學過程，為具有一定工業機器人基礎操作技能的
學生提供結合視覺實現分揀工藝的實訓平臺，如圖2所示。工業機器人分揀實訓工作站由工業機器人、智能視覺系統、輸送裝置、上料裝置、安全防護組
件及配套設備構成，利用工業機器人這一柔性執行單元，結合去毛刺工藝實現的實際加工單元，可以完成對不同形狀、不同顏色的零件進行智能分揀。
在學生充分學習工業機器人基礎操作后，完全掌握參數設置、軌跡編程等技能基礎上，結合智能視覺技術完成與真實工廠應用相同的實訓項目，了解分
揀工作站的構成及維護，縮短崗前培訓過程，提高就業競爭力。
圖2工業機器人分揀實訓工作站
工業機器人分揀實訓工作站是實現自動分揀的實訓平臺，利用工業機器人配合智能視覺相機，可在傳送帶定速運行的狀態下對隨機擺放物料的顏色、輪
廓和位置進行特征識別和提取參數，工業機器人準確定位零件位置并抓取，極大地提高了工作效率和準確率，降低產品破損率。
.2 技術參數
2020/10/16 工業機器人基礎教學工作站 - 工科產品 - 河南嵩之岳電子科技有限公司
10/11
l 輸入電源：交流單相220V，頻率50Hz
l 額定功率：4kW
l 安全保護：急停開關、漏電保護、短路保護、過載保護
l 整體尺寸：3000mm×3500mm×2000mm（可根據場地實際情況定制）
.3 實訓項目
l 工作站結構認知
l 并聯工業機器人的基本操作特點
l 并聯工業機器人的手動控制及簡單編程實訓
l 關鍵設備的特性和參數設置
l 工業機器人及周邊設備的維護及典型錯誤排查
l 吸盤工具TCP參數標定
l 智能視覺系統的參數設置及應用實訓
l 智能視覺系統針對不同顏色零件的識別實訓
l 智能視覺系統針對不同形狀零件的識別實訓
l 輸送裝置與上料裝置的參數設置及操作實訓
l 工業機器人與輸送裝置的聯調實訓
l 工業機器人與智能視覺系統的聯調實訓
l 工作站整體運行聯調實訓
.
4 主要配置
4 主要配置
l 工業機器人：ABB IRB 360
l 視覺組件：COGNEX、OMRON
l 電氣組件：OMRON、Schneider、Rittal
.5 核心模塊
ABB IRB 360依靠運動性能佳、節拍時間短、精度高、負載大等特性，一直處于拾料和包裝技術的領先地位，占地面積小，節約安裝空間。ABB IRB
360，如圖3所示，具有3kg的額定負載，最大工作直徑1130mm，所有金屬部件均采用不銹鋼材質，可以應用于食品、醫藥等行業，表面平滑易清潔，
潤滑萬向節具有極佳的耐腐蝕性。利用PickMaster.軟件可輕松設置應用程序，簡化了系統配置過程，提升高速拾料操作效率。TrueMove.和
QuickMove.功能確保了工業機器人的最佳運行速度和路徑精度，可實現工業機器人對快速傳送帶的高精度跟蹤，提高分揀應用的調試效率。
圖3 ABB IRB 360工業機器人
工作站選用與ABB工業機器人配套的智能視覺系統，如圖4所示，對工人的經驗以及編程時間要求降到最低。ABB集成視覺系統得到Cognex的助力，采
用目前最新進的視覺采集和處理技術，可在生產車間最具挑戰性的條件下工作。該視覺系統直觀且易操作，能夠自動選擇特征并擬出參數，使配置時間
最小化，在最具挑戰性的視覺應用中亦能取得極為可靠的成果。ABB集成視覺系統可以堪稱是機器人視覺技術的一次真正意義上的變革，它具備強大的
視覺工具、自動對焦、集成照明和光學器件、更快速的影響捕捉、驅動和控制各類外部照明的能力以及進行任何目視檢查的輸入/輸出能力。
圖4智能視覺系統
工業機器人分揀實訓工作站采用模塊化設計的皮帶輸送裝置，如圖5所示，通過調速電機驅動，配套高精度編碼器測量當前速度和位置信息，使得工業機
器人可對其運行狀態進行跟蹤監測，自動補償工業機器人運行位置。輸送裝置前端安裝有振料盤，可以將模擬物料隨機地放置到輸送帶上，模擬真實工
廠的原料來源。
圖5輸送裝置
2020/10/16 工業機器人基礎教學工作站
11/11

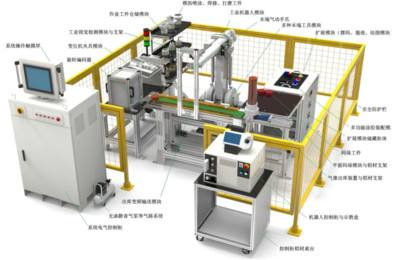

工作站提供了安全圍欄，將人員與設備物理隔離，保證安全，如圖6所示。安全圍欄由鋁合金和鋼化玻璃構成，安裝有關門檢測傳感器防止工業機器人運
行中人員進入引發危險，提供三色報警燈提示工作站當前狀態，并在多個顯著位置設置系統急停開關，可在發生危險時及時停止設備運行。
產品分類
