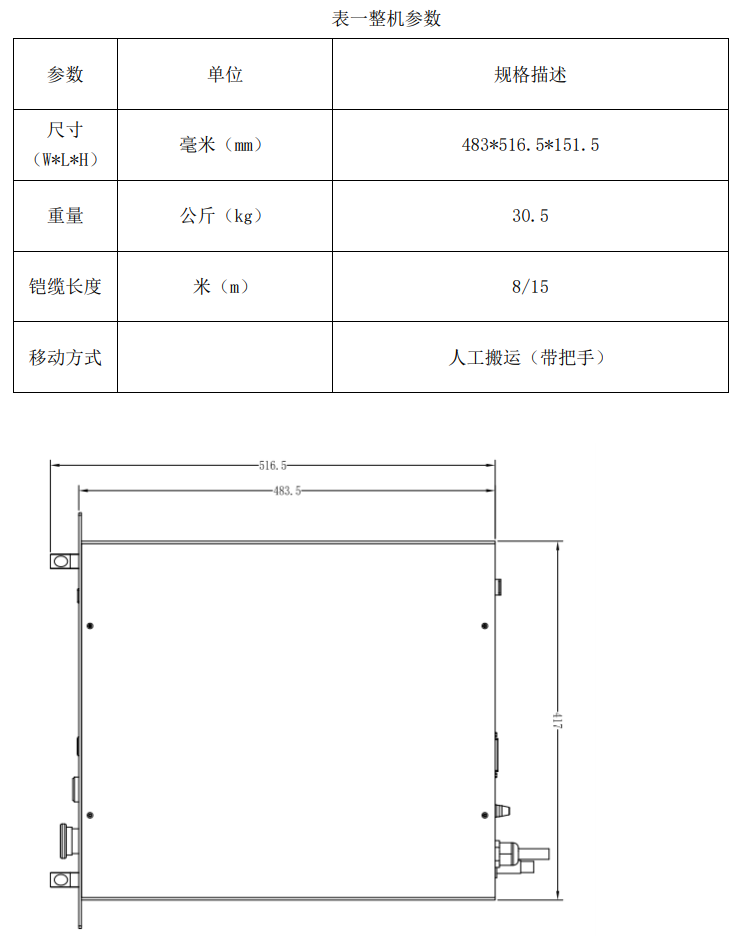

1. 整機參數

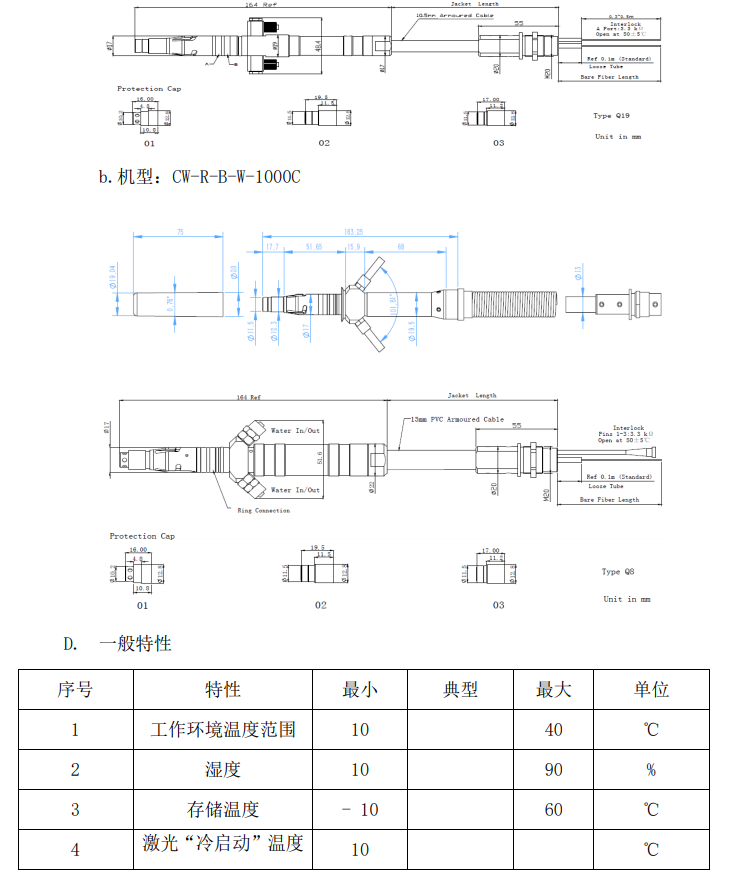

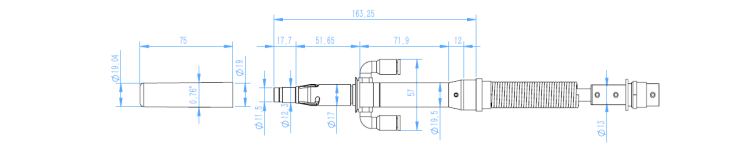

杰普特光纖激光器的光輸出端采用水冷 QBH 輸出，具備高品質的光束質量，穩定的 功率出，為配合安裝調試，我們?cè)冢?000W 的機型安裝有滾輪和吊裝環，對≤3000W 的機型安裝有把手，請選擇合理的搬運方式來移動和安裝產品；如表一。

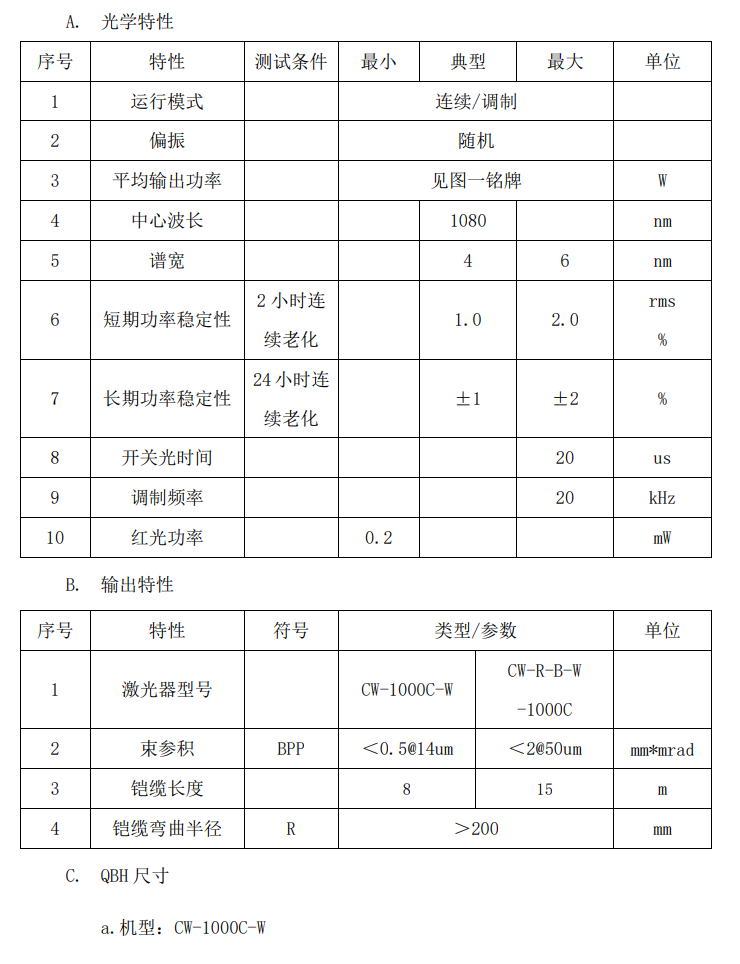

2.技術參數

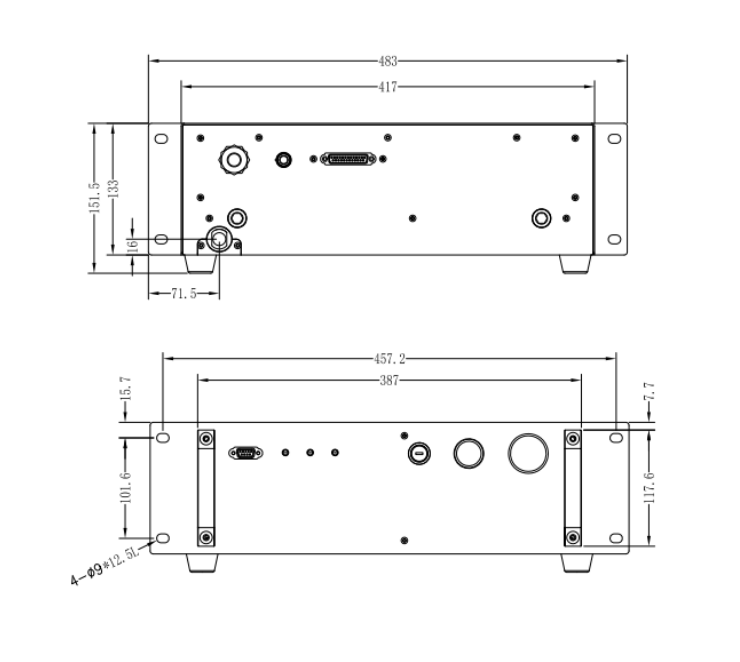

3.激光器面板接口說明

POWER 指示燈：電源指示燈，通電為綠色，通電啟動完成變紅色，等待 10s 變?yōu)榫G色；

RUN 指示燈：運行指示燈，上電時為綠色，等待 10s 激光器啟動完成后變?yōu)榧t色，此時 才可按下 START 按鈕進行出光；

ALARM 指示燈：報警指示燈，綠色表明激光器正常，紅色并伴有蜂鳴則為激光器報警；

START 按鈕：激光器光閘按鈕，待 RUN 指示燈變?yōu)榧t色后方可按下，并亮綠燈；

鑰匙開關：激光器上電開關，左旋為 ROBOT 外控模式，右旋為 TEST 內控測試模式， OFF 檔為關機；

EMERGENCY：急停按鈕，按下為啟動，激光器報警并切斷激光器內部電源。右旋彈起為 復位，復位后需要重新啟動激光器或重新給予報警復位信號方可取消報警；

RS232 接口：上位機監控并下發指令到激光器的接口。

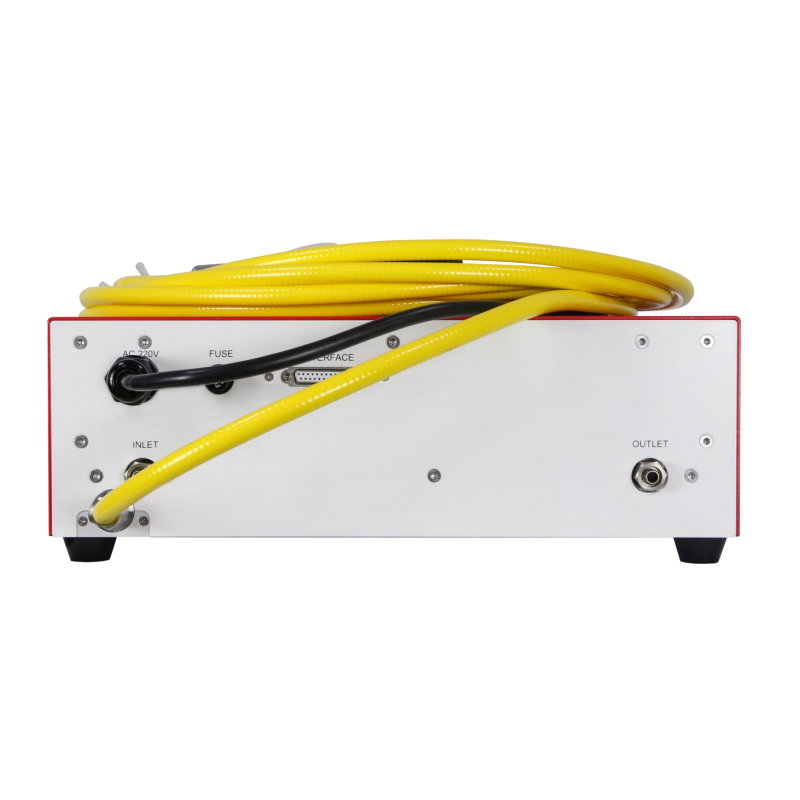

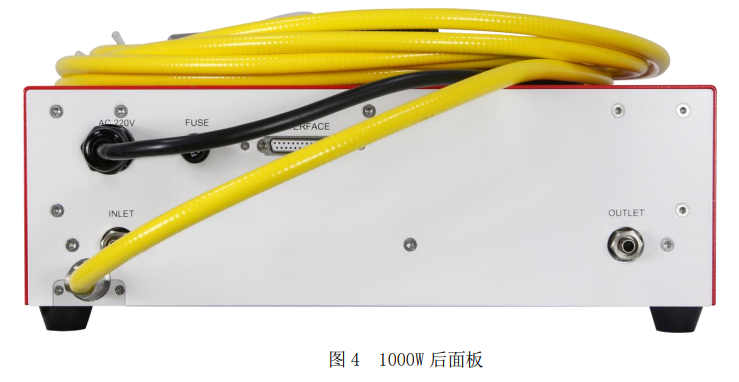

INTERFACE/DB25 接口： DB25 接口輸入；

AC220V 接口：激光器交流電采用 220V 輸入；

FUSE：220V20A 慢斷型保險絲；

INLET：激光器冷水進水口 8*12mm 管徑；

OUTLET:激光器冷水出水口 8*12mm 管徑。
